ベジエクリッピング法の応用例(JavaScript版)

こ のページの95%以上はベ ジエクリッピング法を用いた解法の例(曲線/曲面間の最短距離検出/交差判定など)

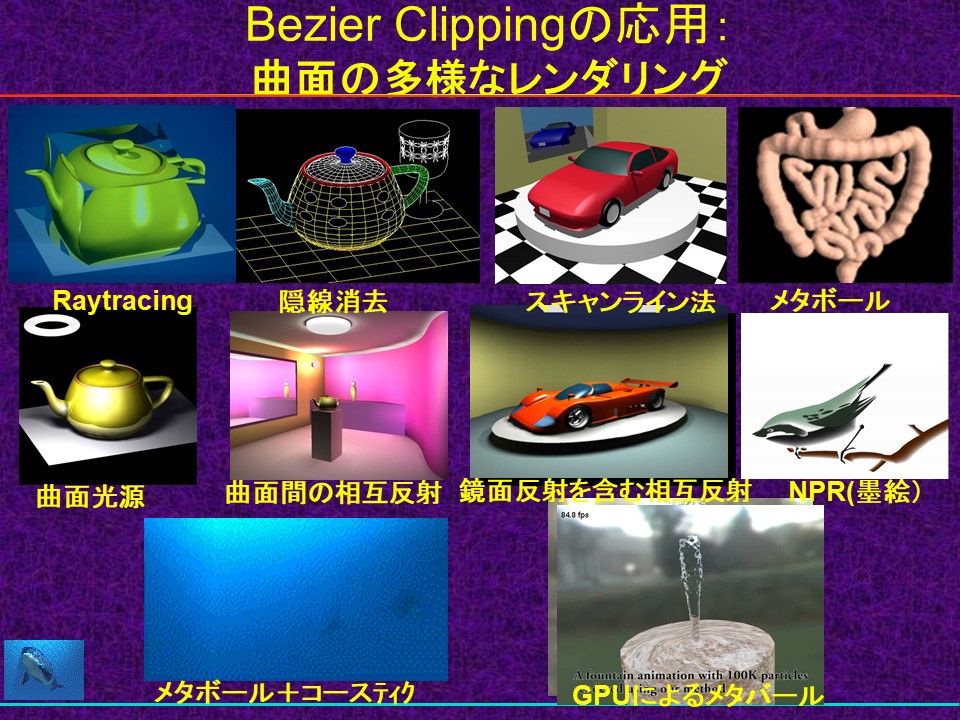

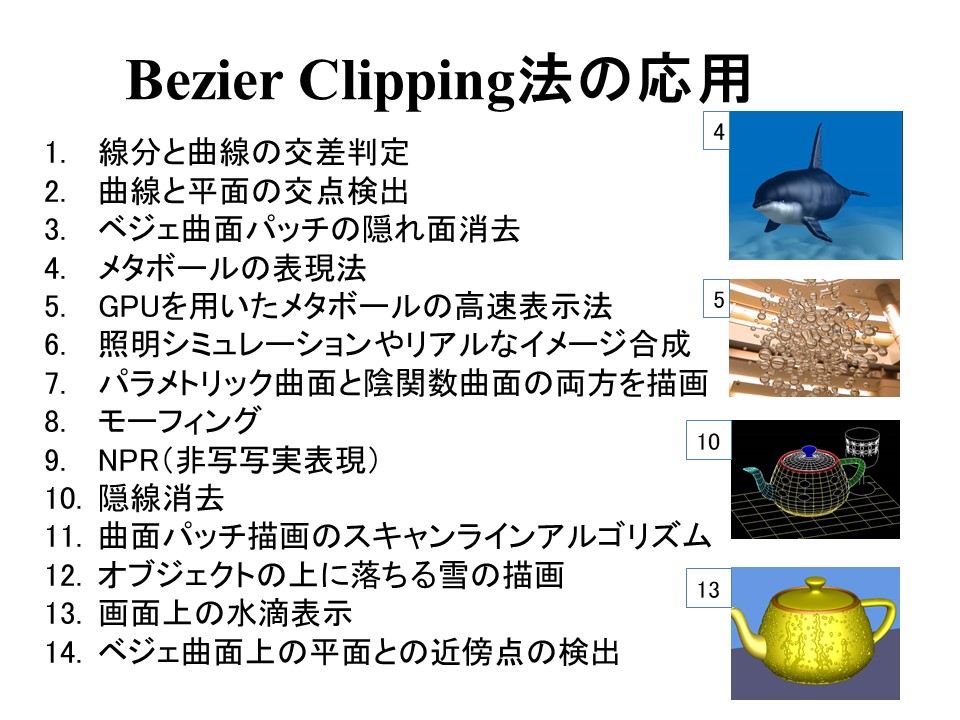

Bezier Clipping法は;1980年に曲面のレイトレーシングのため開発(SIGGRAPHで発表)
ベジエ曲線の凸包を利用し、多項式を線形計算のみで解が得られる。曲線・曲面は有理曲線・有理曲面を扱う。web版
このページは結果画像を公開しておりますが、論文作成中につきプログラムは一部しか公開できません。
干渉問題; 点と曲線、曲線同士、曲線と曲面、線分と曲線、線分 と平面、 線分と曲面、平面と曲面、
球と曲線、球と曲面、メタボールと曲線、メタボールと曲面 パラメトリック曲面と陰関数曲面の干渉

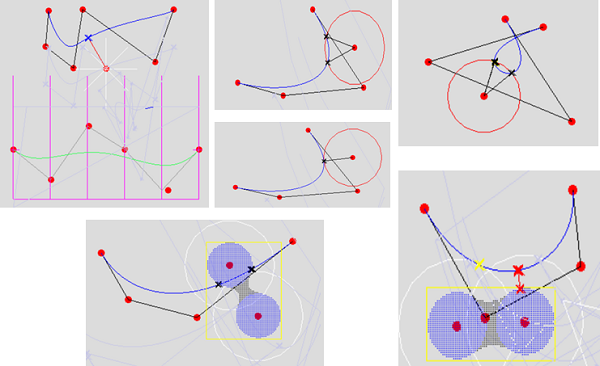

2 次元の例

複数例(論文用)

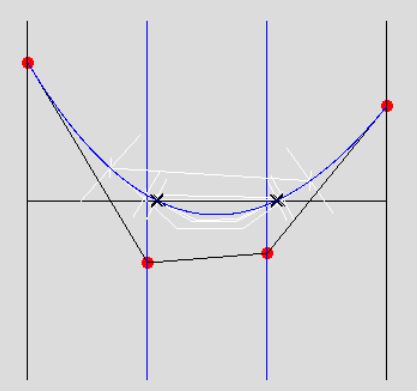

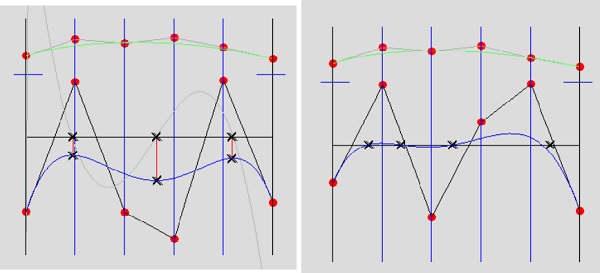

BezFunc: ベジエ関数の解

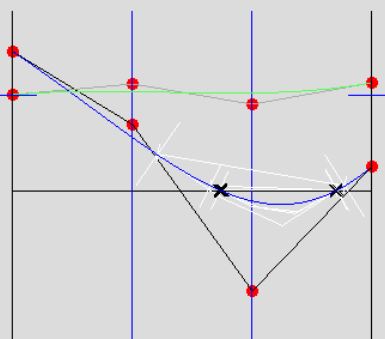

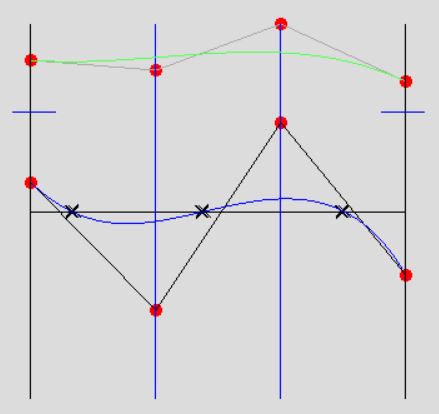

ratBezFunc: 有理4次ベジエ関数の解


高次有理関数の最小・最大値および交点

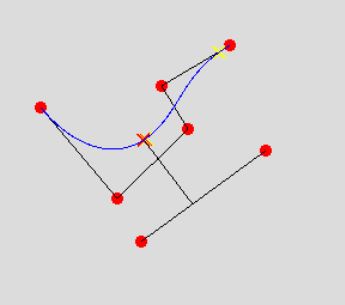

BezLine: 線分から4次曲線の距離

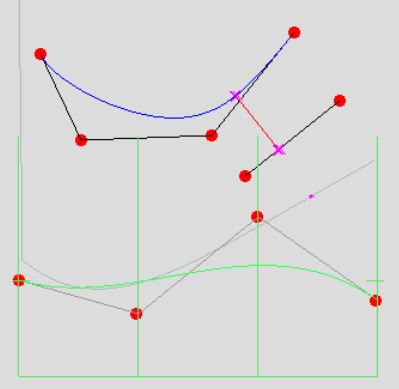

ratBezLine: 有理ベジエ曲線と線分

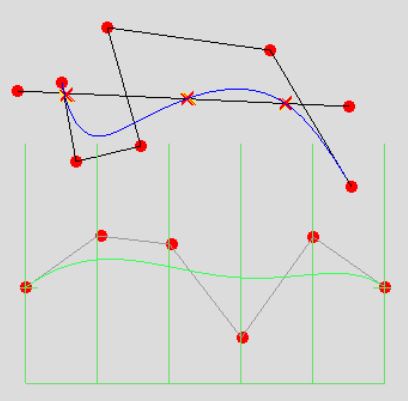

ratBezLine 有理5次ベジエ曲線と線分の交差

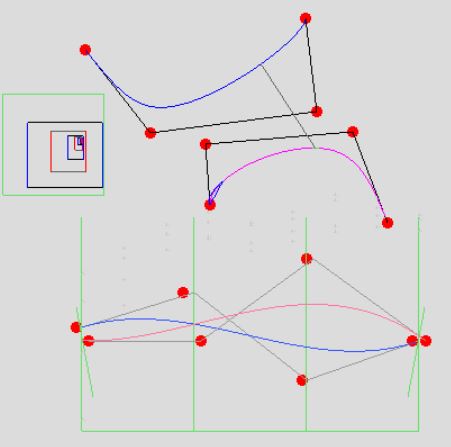

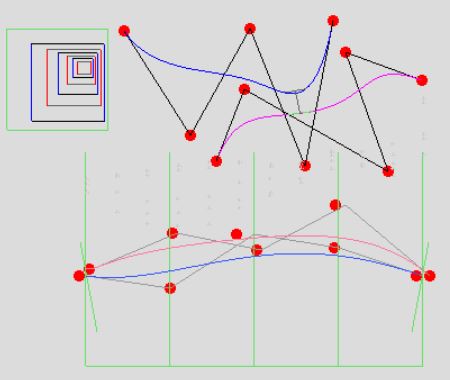

ratBezCurve  3次有理曲線間の最短距離

ratBezCurve  4次有理曲線間の最短点

6次有理曲線間の距離。交差

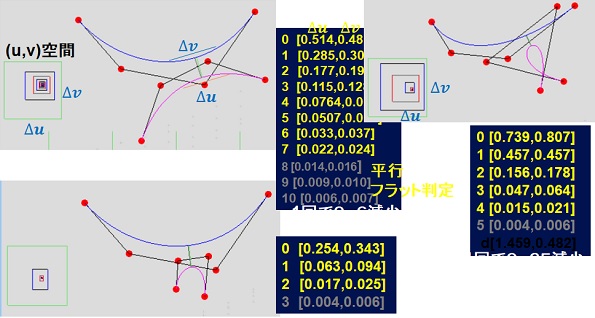

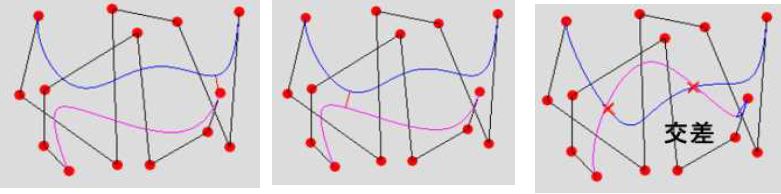

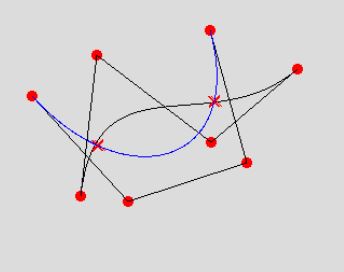

BezCurve: 曲線間の交差

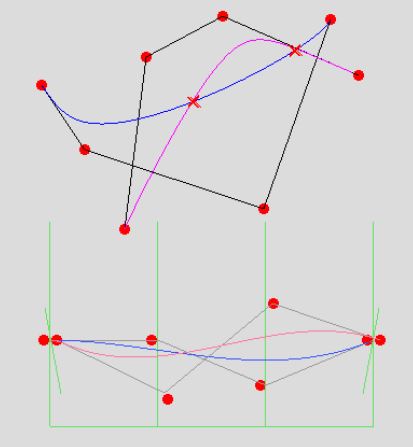

radBezCurve: 有理ベジエ曲線間の交差

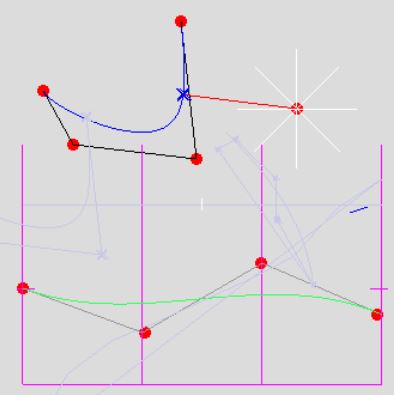

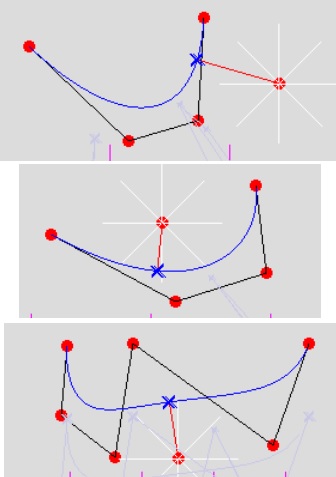

ratBezPoint :点から有理曲線の最短距離

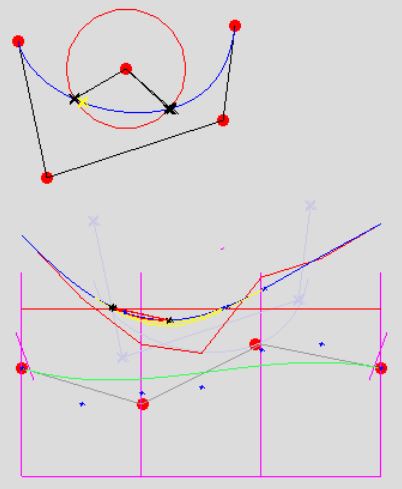

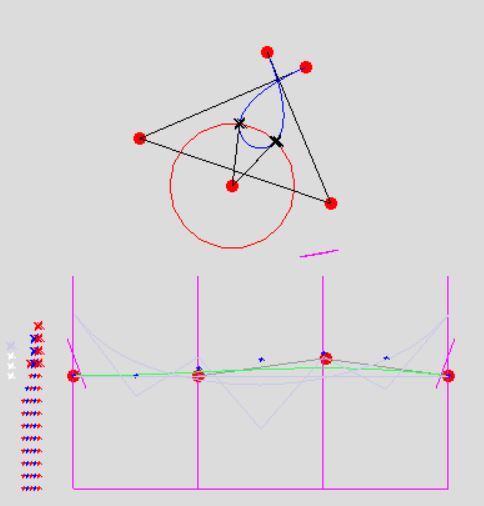

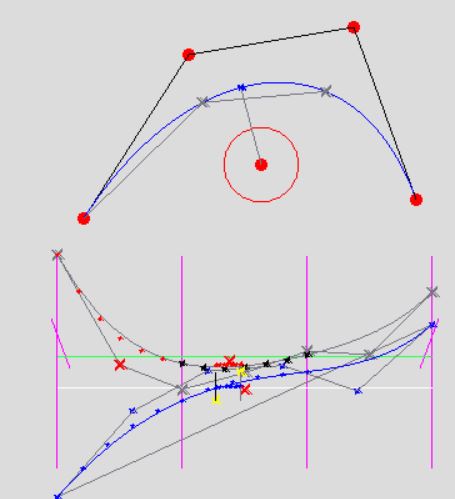

ratBezCircle :円と有理曲線の交差

3次元の例



点と有理曲面の最短距離

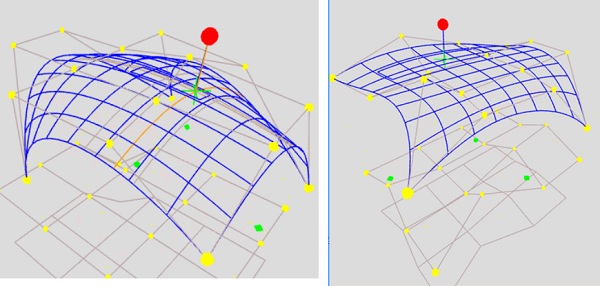

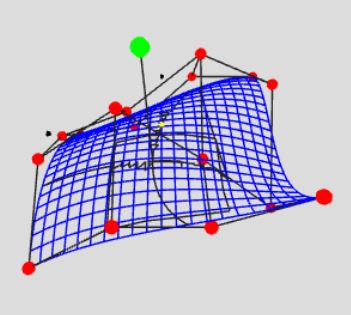

pnrBezSurf :点と曲面との最短距離

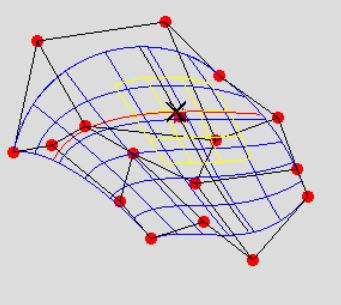

BezSurf :曲面のパラメトリック座標抽出

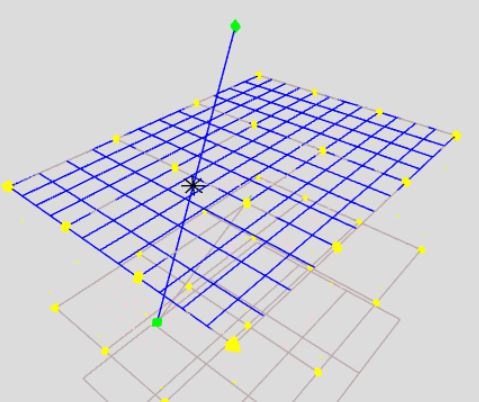

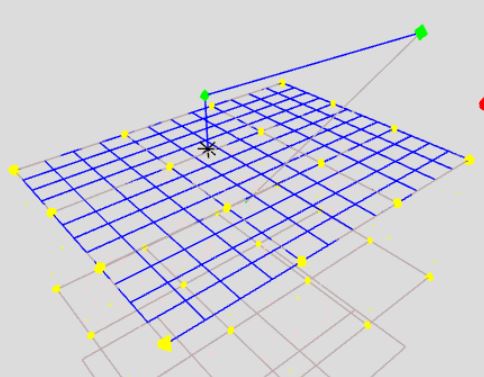

LineSurf 線分と平面の距離・交差

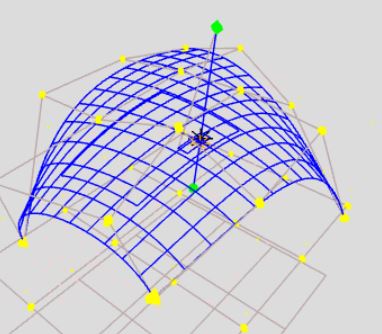

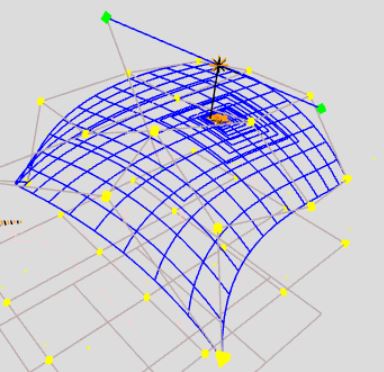

LineSurf 線分と有理曲面との距離・交差

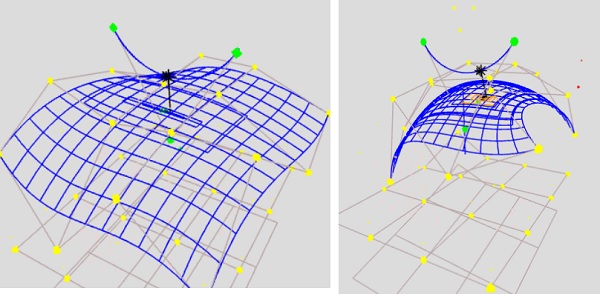

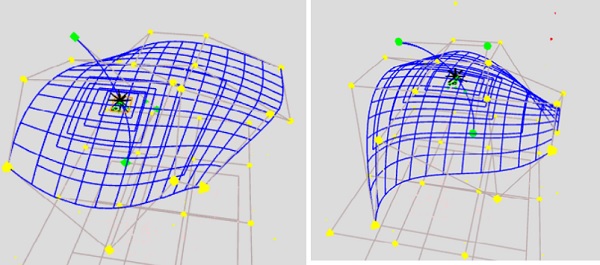

有理曲線と有理曲面の最短距離

有理曲線と有理曲面との交差

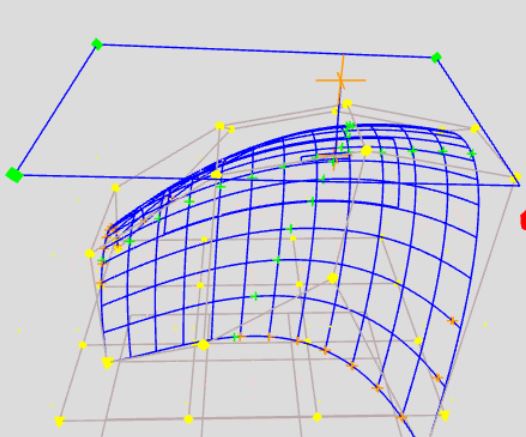

rat3Dface :平面と有理曲面との最短距離

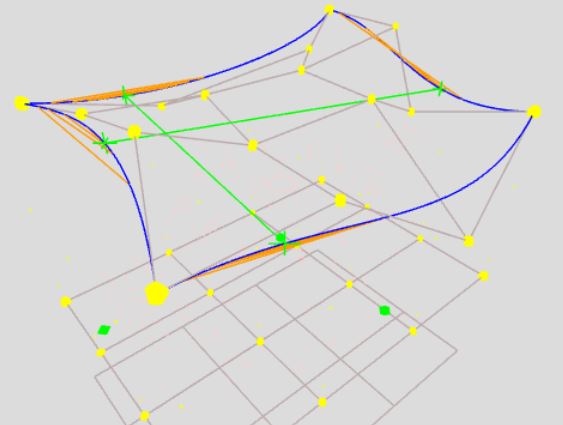

rat3DCurve

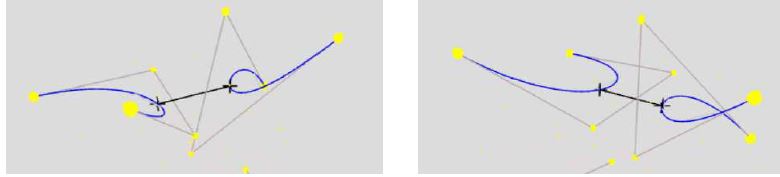

空間有理ベジエ曲線間の最短距離/

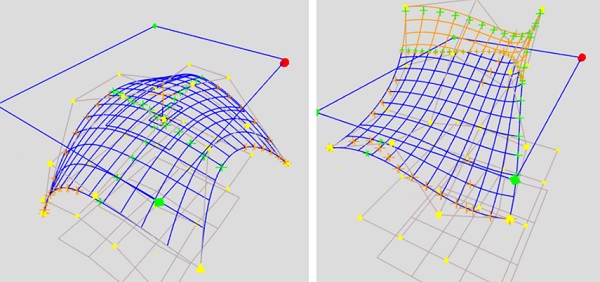

平面と有理曲面との距離・交差

ratCurveFace :

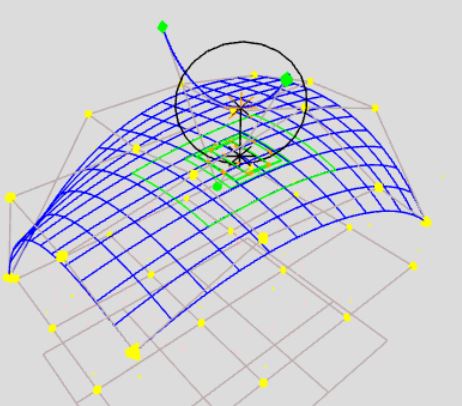

有理曲線軌道/球と有理曲面の最短距離


ratSurSphere :

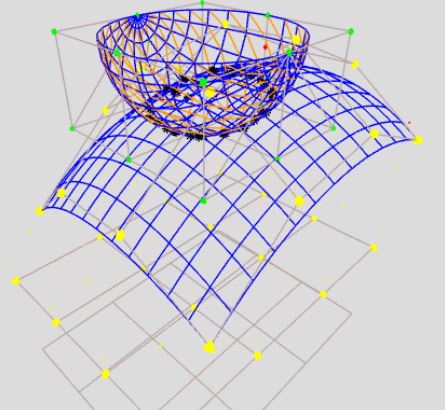

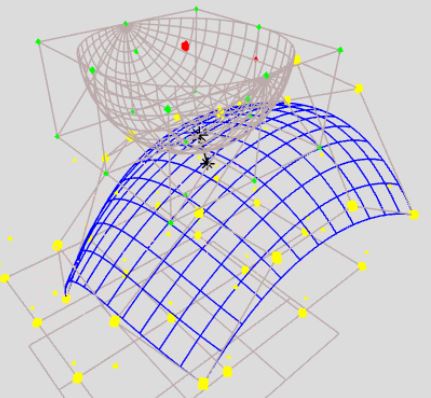

有理曲面の半球と有理曲面の干渉





3次元空間で有理3次曲線間の最短


  1. ratSphCurve :

ratSphCurve

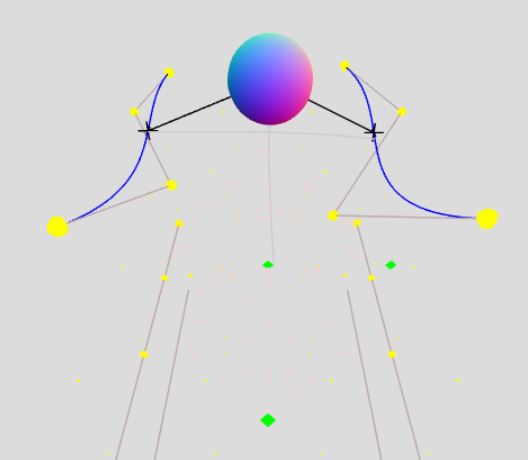

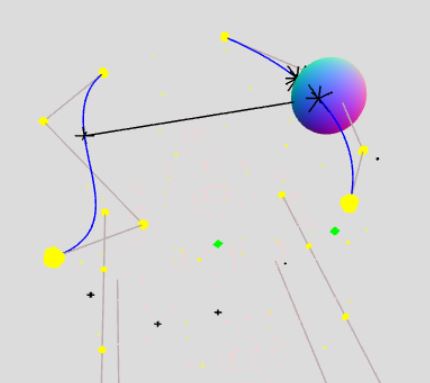

球と3次元空間有理曲線の最短距離

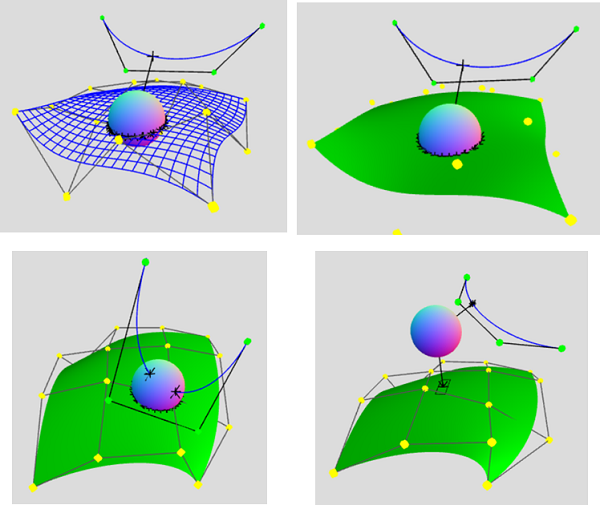

SphCurSur  球と曲面・曲線との距離・交差

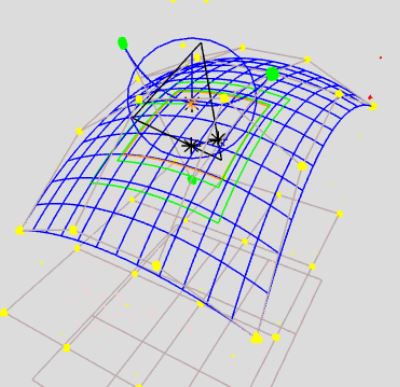

ratSurTriangle :三角形と有理曲面の干渉

ratSurHkyuu :
有理曲面(三角形パッチ)の半球と有理曲面の干渉


メタボール

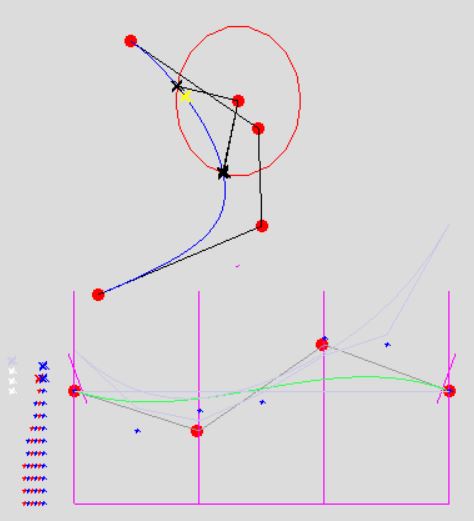

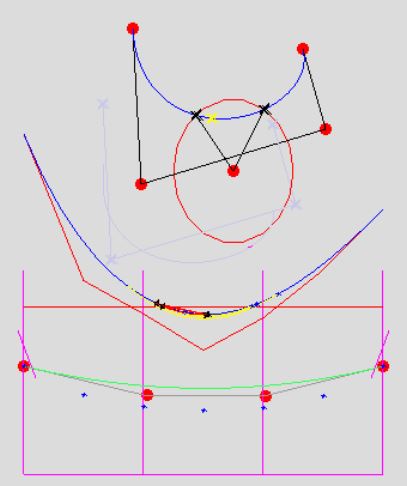

ratBezCircle :円(楕円)と有理曲線の交差

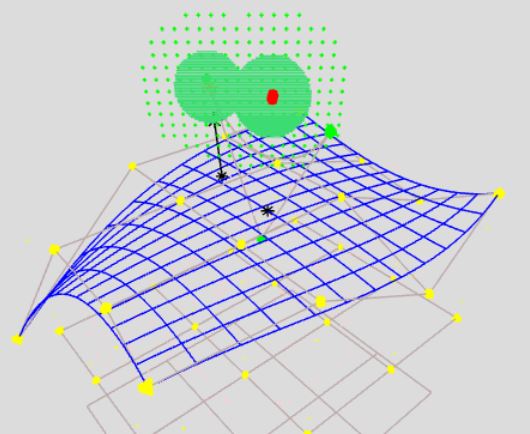

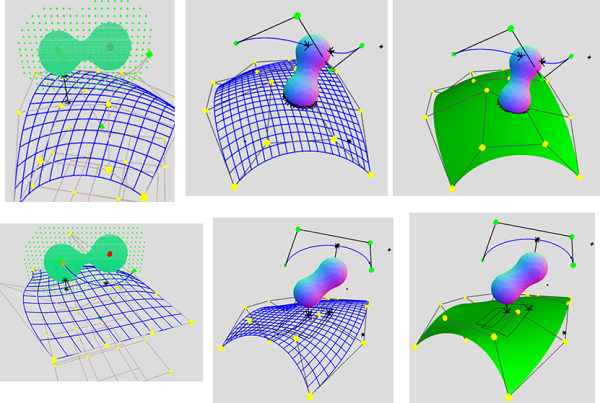

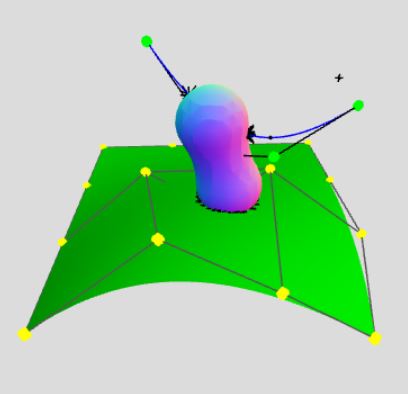

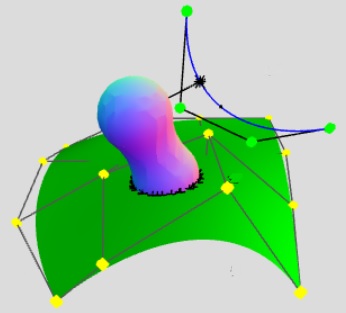

ratSurMball :メタボールと有理曲面の干渉

リ アルタイムメタボール


MbalCurSur
メ タボールと有理曲線曲面(陰影)の干渉

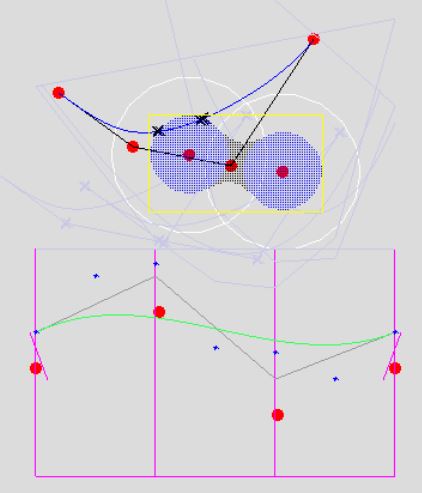

メタボールと有理曲線との最短距離

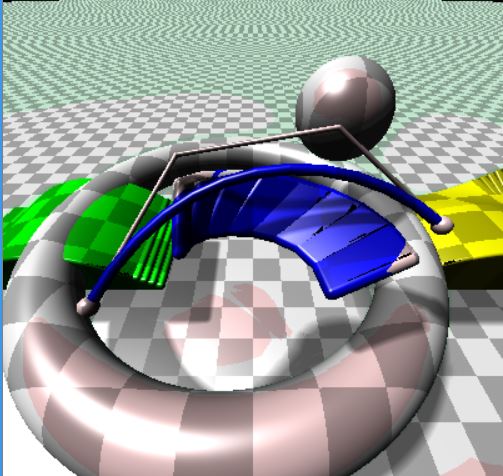

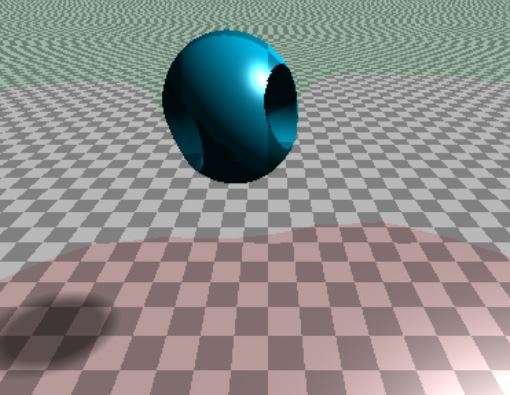

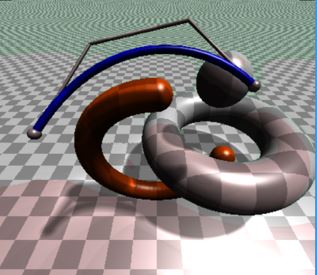

レイマーチング

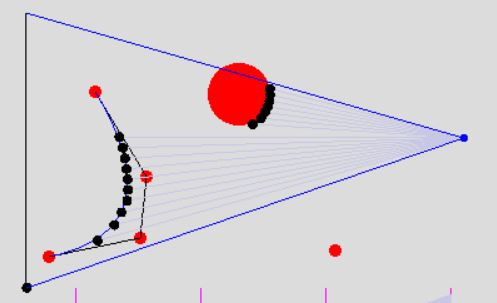

レ イマーチング2D

レ イ マーチング3D,,capsule.html

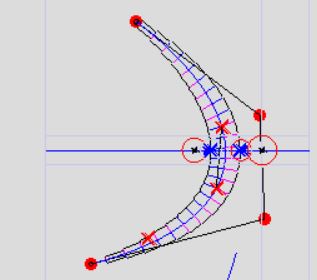

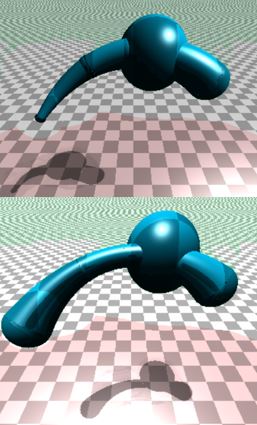

オフセット曲線capsule.html


blob

レ イ マーチング3D

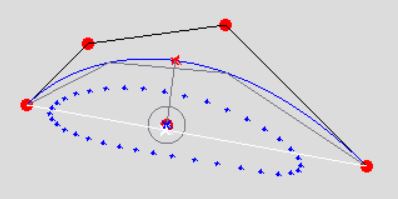

ワー ピング

モー フイング

ratBezCircle3

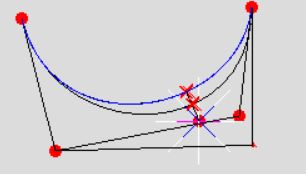

Bezier曲線の編集

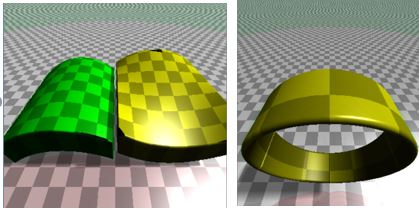

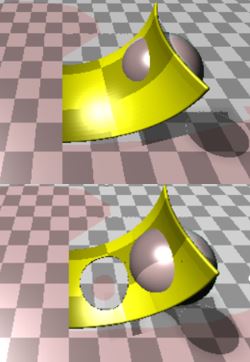

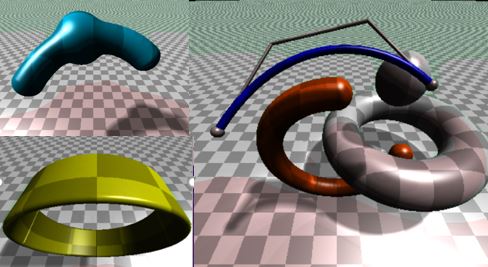

オフセット曲面

ratBezCircle3
曲線の編集



Bezier曲線の編集


BーSplaine曲線の編集

ratBezCircle3

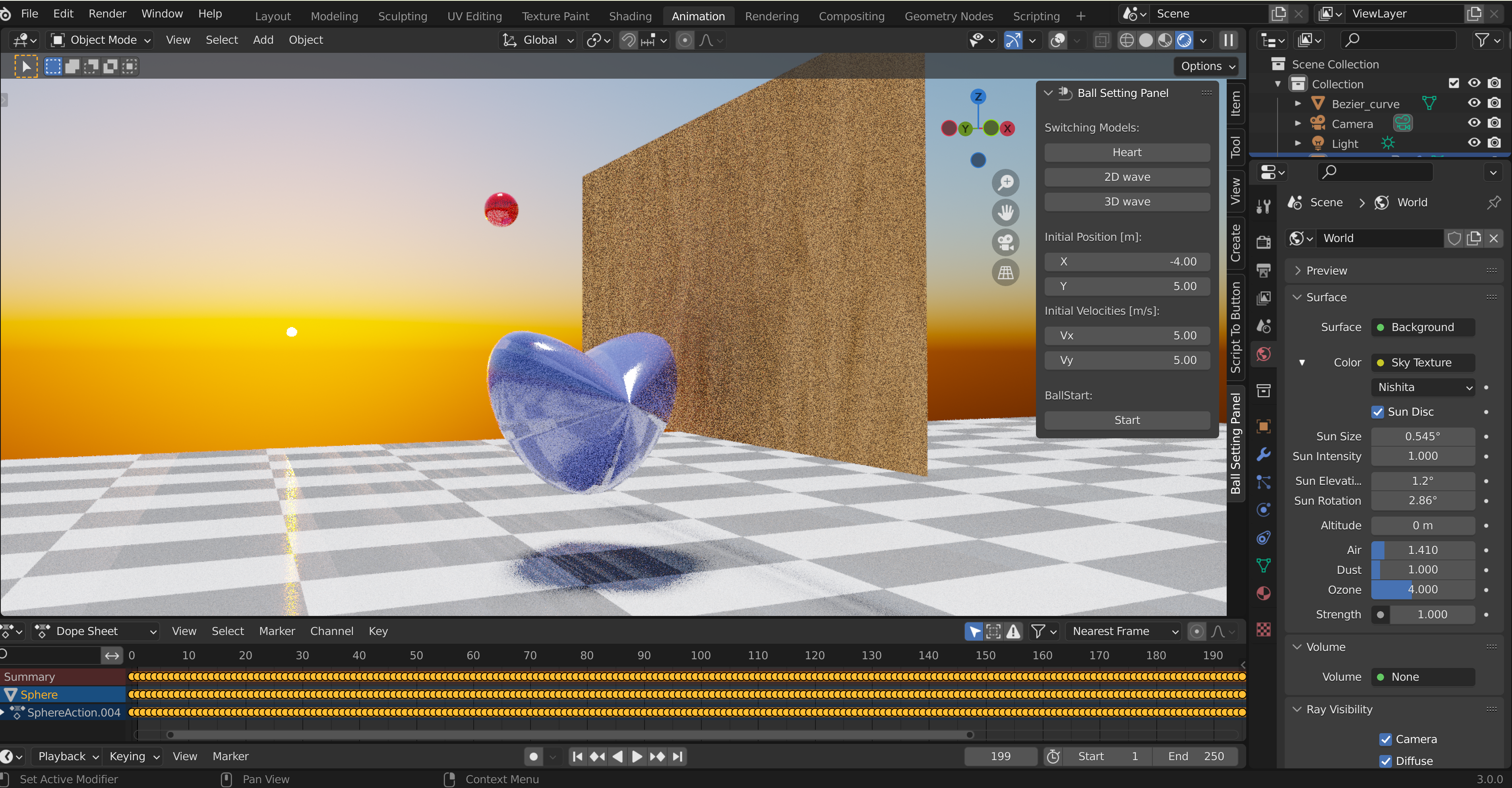

曲面と球の衝突

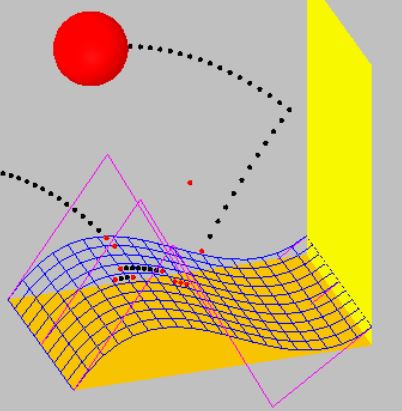

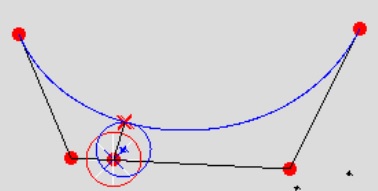

moveCircle :球とベジエ曲線との衝突判

Bezier曲線と円の衝突

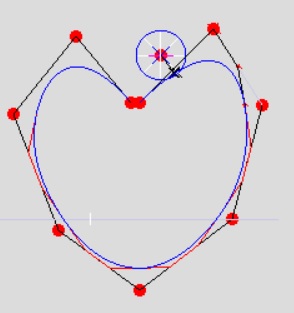

BSpline曲線と円の衝突

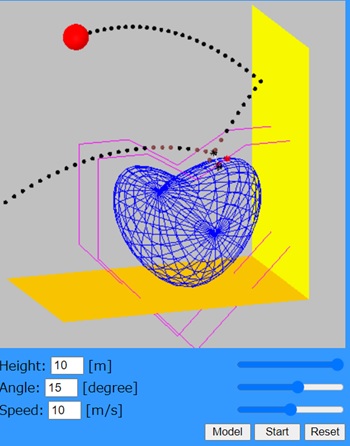

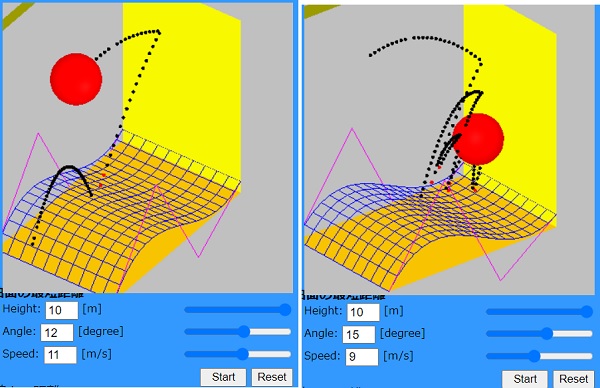

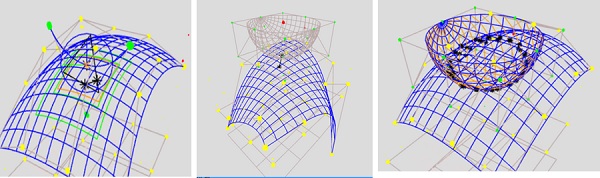

BSpline曲面と球の衝突
BSpline曲面と球の衝突(公開版)
包含球

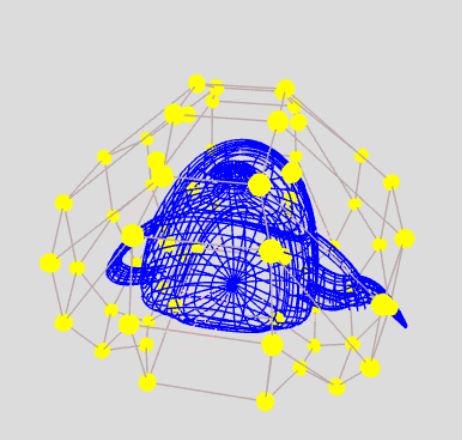

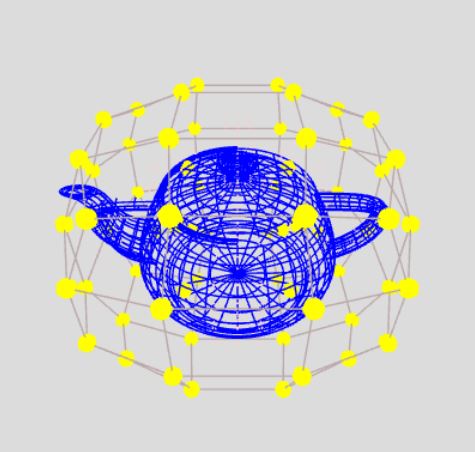

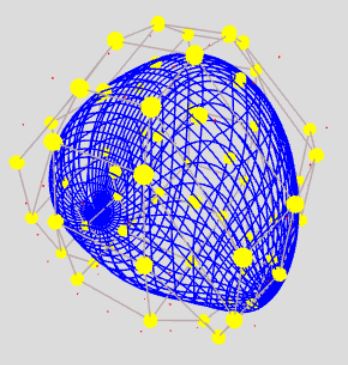

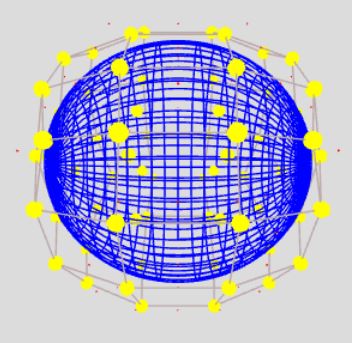

FFD



ratBezLine: 有理ベジエ曲線と線分の交差 変形前

ratBezLine: 有理ベジエ曲線と線分の交差 変形後




補足

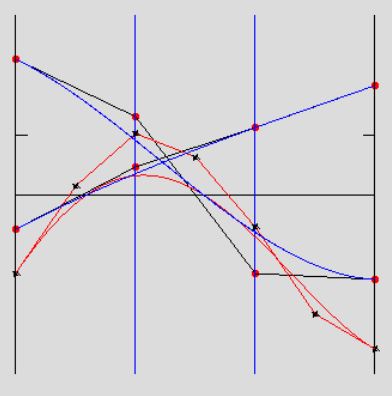

BezMult :2ベジエ関数の乗算



  1. 近 年のベジエクリッピング関係発表リスト
    原 稿 ppt
  2. T.Nishita, Y.Nakamura "Collision Detection between Spheres and B-spline Surfaces using Distance Functions from Curves", Nicograph International 2023, 2023-6
  3. 西田、「曲線からの距離関数を用いた球とBスプライン曲面の衝突判定」GCAD研究会、ポスター(スポットライト)、2023-2‐27

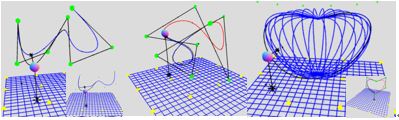

  4. 西田、「最近点検出による3次元ベジエ曲線・Bスプラインの編集」、情報処理学会全国大会、?,2023-3
  5. 西田、「レイマーチング法による円柱曲面・オフセット曲面の表示」, VC+VC2022 , 19(short) , 2022-10
  6. 西田、「 Bezier曲線からの距離場を利用したフィールドモーフィング」、第50回画像電子学会年次大会, G1-1 #45、2022-9
  7. 西田、「曲線からの距離関数を用いたレイマーチング法の開発」、情報処理学会全国大会、6E05,2022-3
  8. 西田、「有理ベジエ曲面と球やメタボールの干渉計算」、芸術科学会論文誌 Vol.20, No.4, pp.204-209、2021-11
  9. 西田、「分割法を用いた有理ベジエ曲線・曲面の間隙計算」,VC+VC2021, 36(short), 2021-9
  10. 西田、「有理ベジエ曲線・曲面間の最短距離検出法」、第20回情報科学技術フォーラム(FIT2021)、I-012、 2021-8
  11. 西田,出本,「曲面と多角形との最短距離検出法」、Visual Computing / グラフィクスと CAD 合同シンポジウム, 2017-6
  12. 西田,「ベジエクリッピング法を用いた曲面と平面との最短距離計算法」,情報処理学会全国大会,2016-9
  13. ??
    ??
    paper
    paper
    paper
    paper

    paper
    ??
    ??
    ppt
    ppt
    ppt
    ppt

    判 定関数の次数
    非 有理
    有 理

    平面(線分)と曲面(曲線)の距離

    n
    n
    平面(線分)と曲線(曲面)の最短点 n-1
    2n-1

    点から曲面(曲線)の最短点

    2n-1
    3n-1

    曲面(曲線)と曲面(曲線)の最短点

    2n-1
    3n-1
    球(円、楕円)と曲面(曲線)の交差判 定 2n
    2n


  14. 有理関数の場合;
